Масляный трансформатор серии S11

Отправить заявку

Описание

маркер

Трехфазный масляный распределительный трансформатор серии S11-M разработан на основе структурной конструкции изделий серии S9, ведущей идеей конструкции является удовлетворение надежности изделия, улучшение эксплуатационных характеристик изделия; конструкция новых изделий S9 соответствует реальной ситуации, повторная корректировка некоторых коэффициентов потерь и структуры конструкции потерь более соответствует измеренному значению; в то же время, оптимизация конструкции, и разумное определение пропорции меди и железа, так что материалВ то же время, дизайн оптимизирован, чтобы разумно определить соотношение меди и железа, так что материальные затраты являются самыми низкими, а структура является наиболее разумной.

Железный сердечник: для снижения потерь холостого хода используется высококачественный и высокоэффективный лист кремнистой стали с высокой проницаемостью и низкими потерями.

Обмотка и корпус: вся серия высоковольтных обмоток имеет слоистую структуру; 500 кВА и последующие продукты, низковольтные обмотки имеют слоистую структуру; 630 кВА и выше продукты низкого напряжения принимают новый спиральный тип.Сборка корпуса суммирует новый опыт S9 распределительных трансформаторов, сборка корпуса после превращения в единое целое, чтобы обеспечить электрические характеристики продукта и механическую прочность в соответствии с требованиями короткого замыкания.

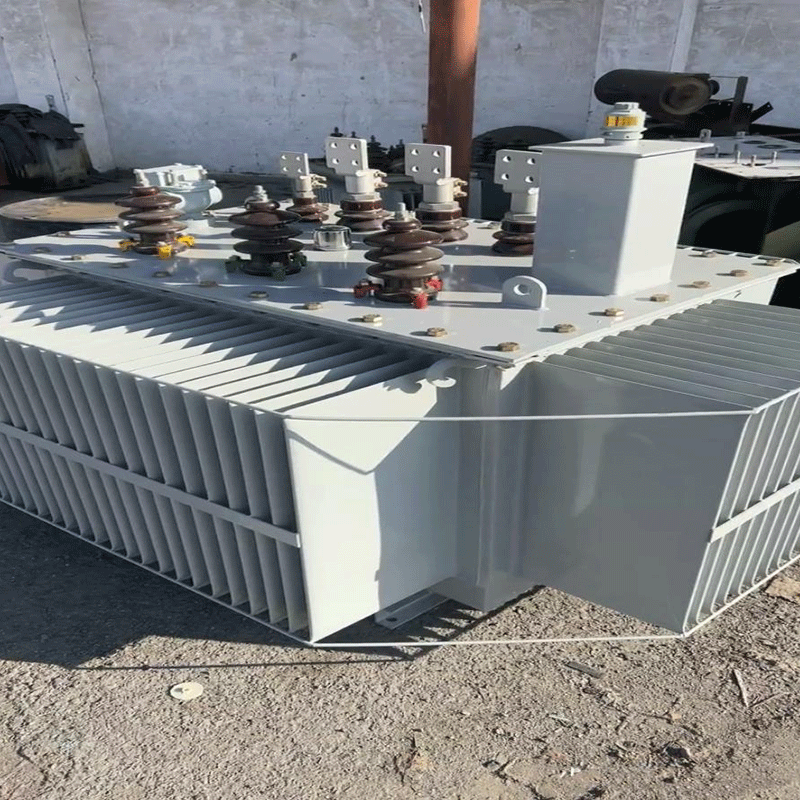

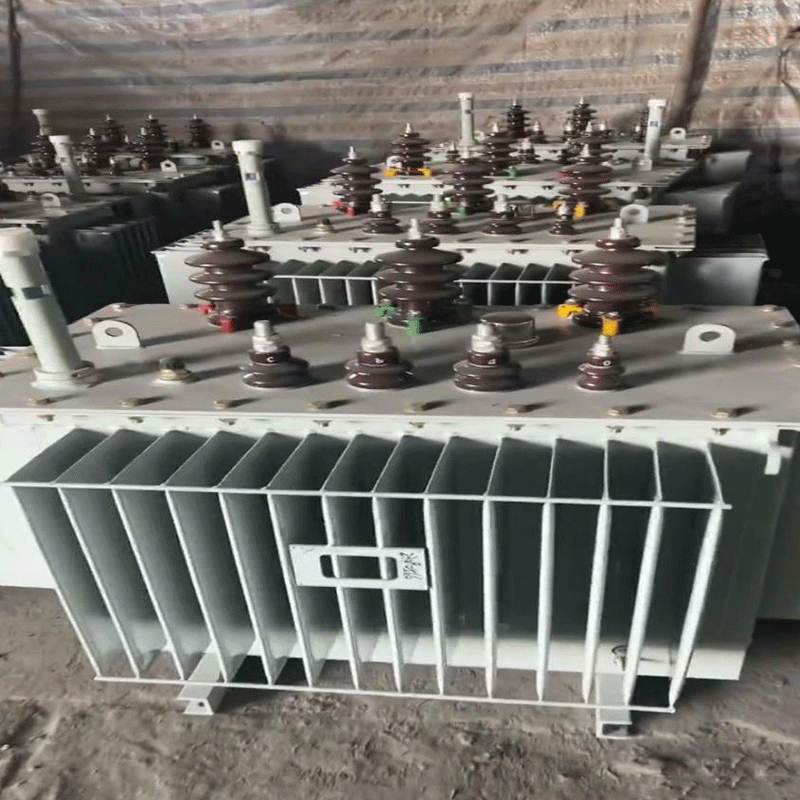

Эта серия продуктов для полностью герметичной структуры, чтобы обеспечить изоляцию трансформатора и внешнего воздуха, чтобы предотвратить старение масла, повысить надежность работы трансформатора.В масляном баке используется гофрированный масляный бак, длинные отверстия открыты сверху и снизу стенки коробки, чтобы способствовать циркуляции масла в гофрированном листе.Этот вид масляного бака отличается простотой, высокой механической прочностью, улучшенной текучестью масла и теплоотдачей, хорошим сварочным эффектом, нелегко протекает.

Этот трансформатор имеет преимущества низких потерь, низкого шума, высокой эффективности, может достичь хорошего эффекта энергосбережения и уменьшить загрязнение окружающей среды.По сравнению с обычным масляным трансформатором, шкаф для хранения масла отменен, изменение объема масла компенсируется эластичностью гофрированной части масляного бака для автоматической регулировки, трансформатор изолирован от атмосферы, предотвращая и ослабляя ухудшение качества масла и старение изоляции, повышая надежность работы, а нормальная работа не требует технического обслуживания.Этот продукт является идеальным оборудованием для распределения электроэнергии в городских и сельских распределительных сетях.

Технические параметры

Модель изделия	Номинальная мощность (кВА)	Комбинация напряжений			Маркировка группы подключения	Потери холостого хода (w )	Потери нагрузки (w)	Ток холостого хода (%)	Импеданс короткого замыкания (%)	Вес (кг)			Габаритные размеры (мм)	Колея (мм)
Модель изделия	Номинальная мощность (кВА)	Высокое напряжение (кВ)	Диапазон отводов высокого напряжения	Низкое напряжение (кВ)	Маркировка группы подключения	Потери холостого хода (w )	Потери нагрузки (w)	Ток холостого хода (%)	Импеданс короткого замыкания (%)	Масло	Тело	Общий вес	Длина х Ширина х Высота	Колея (мм)
S11-[-30	30	6 6.3 6.6 10 10.5 11	±5 или ± 2*2,5	0.4	Yyn0 или Динл 1 или он	100	600	2.1	4	86	165	360	860610960	400*400
S11-[-50	50					130	870	2		112	240	480	9106601000	400*400
S11-[-63	63					150	1040	1.9		126	285	550	9006901000	400*400
S11-I-80	80					180	1250	1.8		140	320	605	9407001050	550*550
S11-M-100	100					200	1500	1.6		160	385	665	10057201125	550*550
S11-M-125	125					235	1800	1.5		170	430	750	10307301130	550*550
S11-M-160	160					280	2200	1.4		195	505	900	10407601220	550*550
S11-M-200	200					335	2600	1.3		218	585	1020	11107901260	550*550
S11-M-250	250					390	3050	1.2		250	690	1175	13907751300	550*550
S11-M-315	315					480	3650	1		270	805	1335	14207901380	660*660
S11-M-400	400					560	4300	1		310	970	1570	14508001430	660*660
S11-M-500	500					670	5150	0.9		335	1115	1775	14808001470	660*660
S11-M-630	630					810	6200	0.8	4.5	455	1260	2195	16209101545	820*820
S11-M-800	800					980	7500	0.7		515	1480	2530	16259301630	820*820
S11-M-1000	1000					1150	10300	0.6		575	1590	2805	173010101660	820*820
S11-M-1250	1250					1370	12800	0.6		705	1920	3470	190511651690	820*820
S11-M-1600	1600					1680	14500	0.6		770	2275	4095	195511851745	820*820
S11-M-2000	2000					1980	17500	0.6	5.5	1100	3200	5600	205021001850	1070*1070
S11-M-2500	2500					2350	20500	0.6		1200	3850	6250	217021501980	070*1070
S11-M-3150	3150					2800	24500	0.6		1500	4850	8450	231022802190	1070*1070
